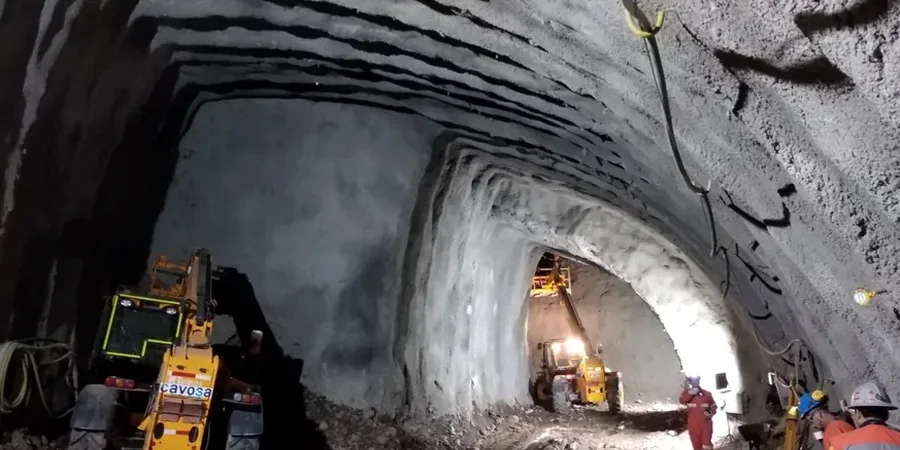

Caracterización geotécnica para excavación de túneles en suelos...

La depresión intermedia donde se asienta Linares, con sus estratos de arenas finas limosas y arcillas de plasticidad variable, plantea un desafío mayor para cualquier obra subterránea. El nivel freático a menudo se encuentra a menos de 3 metros de profundidad, especialmente en los sectores cercanos al río Achibueno y al antiguo canal Melado. Excavar un túnel aquí sin una campaña de ensayos de penetración SPT que defina la resistencia in situ, o sin correlacionar esos datos con un perfil continuo mediante ensayos CPT, es jugar con asentamientos diferenciales y frentes inestables. Nuestro equipo técnico integra la mecánica de suelos local con métodos de análisis numérico para anticipar el comportamiento del macizo antes de mover un metro cúbico de material.

Un túnel en suelo blando sin caracterización geotécnica específica es un riesgo que ninguna constructora en la zona centro-sur de Chile debería asumir.

Alcance del trabajo

Quien haya trabajado en el sector oriente de Linares, hacia Palmilla, conoce la diferencia brutal con el suelo del radio urbano consolidado. En Palmilla los limos arenosos drenan relativamente bien, mientras que en el casco central la arcilla limosa retiene agua y se deforma bajo presiones menores. Esta dualidad exige una campaña de campo que no se limite a perforaciones aisladas. Complementamos con ensayos de laboratorio para determinar parámetros de resistencia al corte no drenada (Su) y módulos de deformación. Para proyectos que requieren conocer la rigidez del subsuelo a pequeñas deformaciones, los perfiles de ondas de corte obtenidos con MASW son indispensables, sobre todo cuando la modelación numérica necesita datos más refinados que los de un SPT aislado.

Notas del área

El error más común que vemos es licitar la excavación basándose solo en antecedentes de mecánica de suelos para fundaciones superficiales. Un túnel en el limo arcilloso de Linares no se comporta como una zapata: el desconfinamiento del frente genera una redistribución de tensiones que, si no se modela con los parámetros correctos, termina en colapsos parciales o flujo de suelo hacia la excavación. Ignorar la presencia de lentes de arena saturada es otro error crítico; con una napa freática alta, estos bolsones pueden gatillar piping o entrada súbita de agua al túnel. Un análisis geotécnico serio incluye la evaluación del factor de seguridad frente a inestabilidad del frente, el cálculo de asentamientos en superficie —crucial para no afectar viviendas en el radio urbano de Linares— y la definición del sostenimiento temporal adecuado.

Parámetros de referencia

Parámetro	Valor típico
Profundidad típica de evaluación	Hasta 30 m bajo clave del túnel
Nivel freático promedio (zona urbana Linares)	1.8 - 3.5 m bajo superficie
Clasificación USCS predominante	CL (arcilla limosa) / SM (arena limosa)
Resistencia al corte no drenada (Su)	Reportada por tramo cada 1.5 m de avance
Módulo de deformación (E)	Determinado vía triaxial CIU y correlaciones CPT
Acuífero colgado superficial	Frecuente en sectores con riego agrícola circundante

Servicios vinculados

Campaña geotécnica y perfil estratigráfico para túnel

Ejecutamos sondajes con recuperación de muestras y ensayos CPTu para mapear la variabilidad vertical y lateral del subsuelo linarense. Integramos los datos en un modelo geológico 3D del corredor del túnel, identificando contactos entre estratos blandos y posibles zonas de debilidad.

Análisis de estabilidad del frente y diseño de sostenimiento

A partir de los parámetros de resistencia obtenidos, modelamos mediante elementos finitos el comportamiento del macizo durante la excavación. Definimos la longitud de avance sin soporte, la presión de confinamiento requerida y el tipo de sostenimiento (marchavantes, shotcrete con fibra, pernos) adecuado para las condiciones de suelo blando de Linares.

Normativa utilizada

NCh 3171: Diseño estructural – Excavaciones, NCh 433 Of.1996 Mod. 2012 – Diseño sísmico de estructuras, NCh 1516 – Standard Test Method for Standard Penetration Test (SPT), NCh 3402 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing, Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico

FAQ

¿Qué parámetros del suelo son críticos para un túnel en los terrenos blandos de Linares?

Los más determinantes son la resistencia al corte no drenada (Su), el módulo de deformación a pequeñas deformaciones y la permeabilidad. En Linares, con arcillas limosas y niveles freáticos cercanos a la superficie, la presión de poros durante la excavación es un factor que monitoreamos de cerca para evitar inestabilidades en el frente.

¿Cuál es el costo estimado de un estudio geotécnico para un túnel en suelo blando en esta zona?

El rango de inversión para una caracterización completa, que incluye campaña de sondajes, ensayos de laboratorio y modelación numérica del frente de excavación, varía entre $2.003.000 y $9.023.000. El monto final depende de la longitud del túnel, la profundidad y la cantidad de secciones a analizar.

¿Cómo afecta la sismicidad de la región del Maule al diseño de un túnel en suelo blando?

La interacción suelo-estructura bajo carga sísmica es un aspecto central. Aplicamos la norma NCh 433 y NCh 3171 para evaluar deformaciones por corte y posibles fenómenos de ovalización en la sección del túnel. Las arcillas blandas de Linares pueden amplificar las ondas sísmicas, por lo que la modelación dinámica con datos de velocidad de onda de corte (Vs) es parte del análisis.
