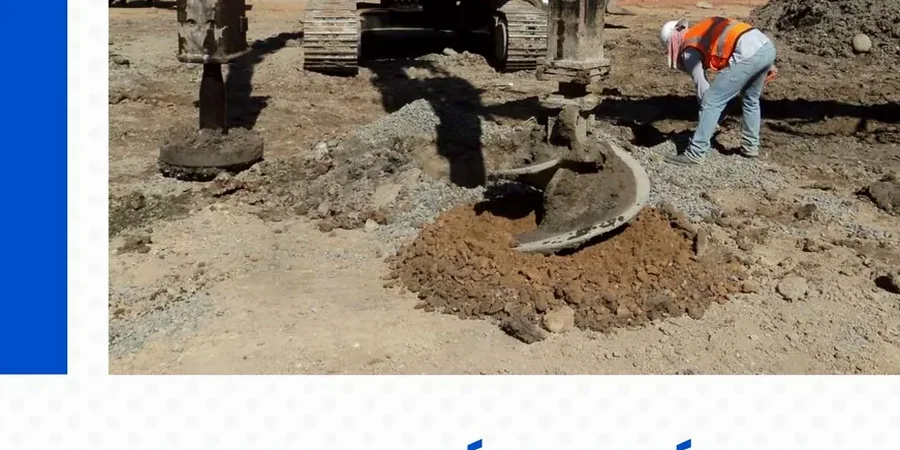

Diseño de Columnas de Grava en Linares: Mejoramiento de Suelos Finos

La cuenca de Linares, sobre depósitos fluvioglaciales y cenizas volcánicas, presenta frecuentes lentes de suelos finos saturados con baja capacidad portante, un desafío directo para la construcción en expansión de la ciudad. Con niveles freáticos que oscilan entre 3 y 8 metros según la cercanía al río Achibueno, las soluciones de cimentación superficial rara vez son viables sin tratamiento previo. El diseño de columnas de grava surge como una alternativa robusta para incrementar la resistencia al corte y acelerar el drenaje, reduciendo asentamientos totales y diferenciales. Nuestro equipo técnico aborda cada proyecto en Linares partiendo de una campaña de ensayos SPT que permita caracterizar la compresibilidad del estrato, para luego modelar la interacción suelo-columna mediante métodos numéricos validados.

Las columnas de grava transforman un depósito blando en un material compuesto con rigidez controlada, acelerando la disipación de presiones de poro en la zona no saturada de Linares.

Alcance del trabajo

Los veranos secos y los inviernos con heladas en Linares imponen ciclos de humedecimiento y secado que afectan la estabilidad volumétrica de los suelos arcillosos, haciendo que un diseño de columnas de grava inadecuado pueda perder efectividad con el tiempo. Las columnas, compactadas por vibrosustitución, funcionan como drenes verticales que aceleran la consolidación primaria y mejoran la resistencia cíclica ante eventos sísmicos, algo crítico considerando la sismicidad de la región del Maule. Para proyectos que requieran una verificación complementaria de la respuesta dinámica del terreno, es habitual integrar el estudio con ensayos MASW que definan la velocidad de onda de corte in situ. Además, en obras viales de acceso a Linares, la compatibilidad del mejoramiento con las capas de pavimento se optimiza al cruzar información con el ensayo CBR para asegurar la serviciabilidad a largo plazo.

Notas del área

En Linares hemos visto que el mayor riesgo no está en la instalación, sino en el control de calidad de la grava de aporte y la falta de verificación post-ejecución. Si el material no cumple con la granulometría especificada, los finos migran y obturan el drenaje radial, anulando la función antisísmica de la columna. Otro error recurrente es no ejecutar pruebas de carga en columna aislada para validar el modelo de Priebe antes de avanzar con la malla completa. Ignorar la heterogeneidad de los depósitos fluviales de Linares —donde un bolsón de turba puede pasar desapercibido en una campaña de sondajes muy espaciada— conduce a asentamientos diferenciales que fisuran la estructura. La supervisión de un ingeniero especialista durante la fase de instalación es irrenunciable para ajustar la energía de compactación en tiempo real.

Parámetros de referencia

Parámetro	Valor típico
Método de instalación predominante	Vibrosustitución por vía húmeda o seca
Diámetro típico de columna	0.60 m a 1.20 m
Factor de reducción de asentamientos (β)	0.25 a 0.50 en suelos finos
Profundidad máxima de tratamiento	Hasta 25 metros con equipo estándar
Relación de área de reemplazo crítica	15% a 35% según carga admisible objetivo
Ángulo de fricción de la grava de aporte	38° a 45° (grava chancada limpia)
Factor de seguridad sísmico post-mejoramiento	> 1.25 para sismo de diseño NCh433
Coeficiente de consolidación radial equivalente	2 a 5 veces el valor del suelo natural

Servicios vinculados

Diseño geotécnico y modelación numérica

Dimensionamiento de la malla triangular o cuadrada usando el método de Priebe y elementos finitos para estimar la reducción de asentamientos en el tiempo.

Control de compactación en obra

Verificación del consumo de energía (amperaje) y volumen de grava por metro lineal, contrastado con el levantamiento topográfico del rechupe superficial.

Pruebas de carga y ensayos post-tratamiento

Ejecución de pruebas de carga estática sobre columna aislada y grupo, complementadas con penetraciones dinámicas para verificar la homogeneidad del bulbo.

FAQ

¿Cuánto cuesta el diseño e instalación de columnas de grava en Linares?

El costo varía según la profundidad de tratamiento, la energía de compactación requerida y la accesibilidad del equipo. Para un proyecto típico en suelos finos de la depresión intermedia, el rango puede situarse entre $619.000 y $2.193.000, dependiendo de los metros lineales totales y la complejidad del control de calidad asociado.

¿En qué tipo de suelos de Linares son más efectivas las columnas de grava?

Son ideales en suelos finos blandos como limos arcillosos y arcillas de baja plasticidad, típicos de los depósitos fluviales del río Achibueno. También funcionan muy bien en arenas limosas sueltas con riesgo de licuefacción, donde actúan como drenes verticales disipando la presión de poros durante un sismo.

¿Qué tiempo demora el proceso de consolidación asistida por columnas?

Con un diseño adecuado de espaciamiento, la consolidación primaria que naturalmente tomaría meses o años se reduce a semanas. La columna acorta la trayectoria de drenaje de forma drástica, permitiendo que las estructuras se construyan sin esperas prolongadas tras la aplicación de la precarga.

¿Cómo se verifica que una columna de grava quedó bien compactada?

El método principal es el registro continuo de amperaje durante la vibración, que indica la resistencia encontrada. Esto se complementa con pruebas de carga estática (PLT) sobre columnas seleccionadas y ensayos de penetración dinámica ligera (DPL) para mapear la continuidad del material granular en profundidad.

¿Sirven las columnas de grava para mitigar la licuefacción en Linares?

Sí, es una de sus funciones críticas. Al crear una malla rígida de grava con alta permeabilidad, se genera un camino preferencial para la disipación de presiones de poro, previniendo la fluidificación del suelo durante un evento sísmico de magnitud moderada a severa, en línea con los criterios de la NCh433.
