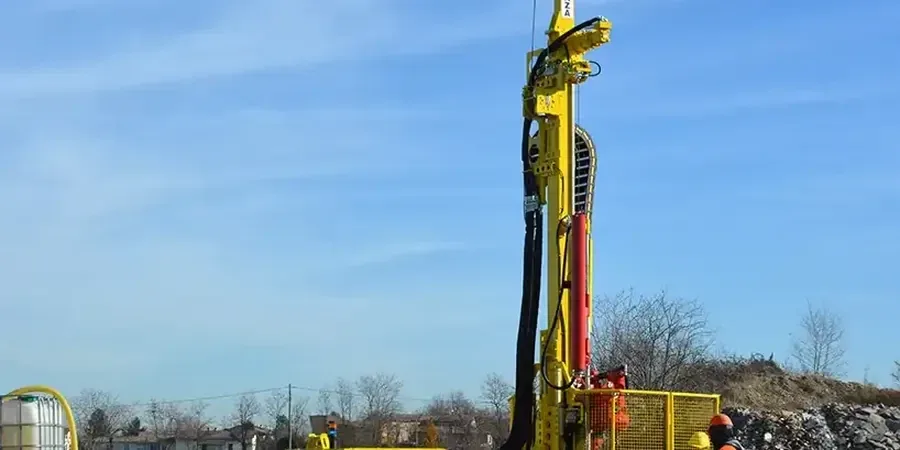

Un error que se repite en el Maule Sur es asumir homogeneidad en los suelos del valle regado. En Linares, con su extensa matriz agrícola y suelos de origen fluvial y cenizas volcánicas, la variabilidad vertical es la regla, no la excepción. Hemos visto proyectos de galpones y loteos que detienen faenas porque el perfil blando encontrado a 4 metros no estaba en los planos. El ensayo SPT resuelve esa incertidumbre: perforamos, hincamos el toma-muestras con la energía normalizada del martinete de seguridad y extraemos un perfil continuo de resistencia a la penetración. Con esos números —golpes cada 30 cm— el ingeniero estructural define si la zapata va a 1.5 metros o si necesita un mejoramiento masivo. En el sector oriente de Linares, cerca del estero Machicura, las intercalaciones de limo orgánico y arena fina son frecuentes; un SPT mal ejecutado sin corrección por energía N60 entrega falsa seguridad. Por eso trabajamos con equipos calibrados y anclamos la interpretación en la práctica local, no en tablas genéricas. Antes de especificar el tipo de fundación, conviene cruzar los golpes del SPT con una calicata de inspección que permita observar la fábrica del depósito y tomar muestras inalteradas de los horizontes más finos.
En los suelos del valle de Linares, un N60 por debajo de 10 golpes a 4 metros de profundidad cambia por completo el diseño de la cimentación.
Notas del área
La expansión urbana de Linares hacia el sur y poniente, sobre terrenos que antes fueron arrozales y praderas de secano, ha multiplicado las fundaciones sobre suelos con nivel freático alto y cohesión variable. Saltarse el ensayo SPT en esas zonas es exponerse a asentamientos diferenciales y, en el peor de los casos, a fenómenos de licuefacción durante un evento sísmico mayor, tal como lo evidenciaron las grietas en caminos rurales del sector de Yerbas Buenas tras el 27F. Nos ha tocado revisar expedientes donde la capacidad de soporte asumida en gabinete duplicaba la real medida en terreno, obligando a recalces de emergencia con costo triple. El riesgo se agrava si el estudio solo alcanza 6 metros y omite los estratos compresibles profundos. Para proyectos de envergadura media a grande, la combinación del perfil SPT con un análisis de licuefacción en suelos arenosos basado en el factor de seguridad cíclico según NCEER permite cuantificar el potencial de daño y diseñar contramedidas como drenes o compactación dinámica.
FAQ
¿Cuánto cuesta un ensayo SPT en Linares?
El precio de un ensayo SPT en la zona de Linares varía según profundidad, número de sondeos y accesibilidad del terreno. Para una campaña típica de 2 a 3 sondeos de 10 metros cada uno, el rango referencial se sitúa entre $283.000 y $407.000 por sondeo, incluyendo movilización dentro de la comuna, perforación, muestreo, informe con perfil N60 corregido y anexos de laboratorio. Presupuestos para profundidades mayores o terrenos con difícil acceso se cotizan tras visita a terreno.
¿Qué diferencia hay entre el N de campo y el N60 que aparece en el informe?
El N de campo es el número bruto de golpes que registra el operador durante la hinca de 30 cm del toma-muestras. El N60 es ese mismo valor corregido a una energía de referencia del 60% de la teórica, porque en la práctica la energía entregada por el martinete varía por fricción, desgaste y tipo de equipo. Aplicamos además corrección por longitud de varillaje y diámetro de perforación, siguiendo el procedimiento de Seed & Idriss, para que el valor sea comparable entre distintos equipos y campañas, y el calculista lo use en fórmulas de capacidad de carga sin sesgo.
¿Cada cuántos metros se toma la muestra durante un SPT en Linares?
La práctica estándar en los suelos de Linares es tomar muestra y ejecutar el ensayo de penetración cada metro de avance, o en cada cambio de estrato que detecte el perforista. Si a los 3.5 metros aparece un lente de ceniza volcánica blanda, detenemos el avance, limpiamos el fondo, hincamos el toma-muestras y registramos el N correspondiente a ese horizonte. En perfiles homogéneos de grava arenosa mantendremos la separación métrica, pero siempre con criterio geotécnico: lo que importa es caracterizar cada unidad que pueda gobernar el comportamiento de la fundación.
¿El ensayo SPT sirve para clasificar el tipo de suelo sísmico según la NCh 433?
Sí, es uno de los parámetros que la norma chilena NCh 433 acepta para clasificar el sitio. La velocidad de onda de corte Vs30 es el criterio preferente, pero en ausencia de medición geofísica directa, la norma permite estimar el tipo de suelo a partir del N60 promedio en los primeros 30 metros, combinado con la resistencia a la compresión no confinada en suelos finos. En Linares, donde la transición de suelo tipo C a D es frecuente por la presencia de cenizas volcánicas blandas, el perfil SPT bien corregido define si el espectro de diseño debe ser elástico tipo III o IV, con impacto directo en el corte basal de cálculo.
